Magnetsysteme mit Hartferrit-Kern
Flache Ausführung ohne Gewindebuchse
Gehäuse verzinkt, Einsatztemperatur bis 200°C
Artikel-Nr. | D (mm) | Tol. | H (mm) | Tol. | Gewicht (g) | Haftkraft (N) |
---|---|---|---|---|---|---|
35.2401004 | 10,0 | +/-0,2 | 4,5 | +0,2/-0,1 | 2,0 | 4 |
35.2401304 | 13,0 | +/-0,2 | 4,5 | +0,2/-0,1 | 3,0 | 10 |
35.2401604 | 16,0 | +/-0,2 | 4,5 | +0,2/-0,1 | 5,0 | 18 |
35.2402006 | 20,0 | +/-0,2 | 6,0 | +0,2/-0,1 | 10,0 | 30 |
35.2402507 | 25,0 | +/-0,2 | 7,0 | +0,3/-0,2 | 18,0 | 40 |
35.2403207 | 32,0 | +/-0,3 | 7,0 | +0,3/-0,2 | 29,0 | 80 |
35.2403607 | 36,0 | +/-0,3 | 7,7 | +0,3/-0,2 | 39,0 | 100 |
35.2404008 | 40,0 | +/-0,3 | 8,0 | +0,4/-0,2 | 55,0 | 125 |
35.2404709 | 47,0 | +0,5/-0,3 | 9,0 | +0,5/-0,2 | 84,0 | 180 |
35.2405010 | 50,0 | +0,5/-0,3 | 10,0 | +0,5/-0,2 | 102,0 | 220 |
35.2405710 | 57,0 | +0,6/-0,3 | 10,5 | +0,5/-0,2 | 141,0 | 280 |
35.2406314 | 63,0 | +0,6/-0,3 | 14,0 | +0,5/-0,2 | 226,0 | 350 |
35.2408018 | 80,0 | +0,6/-0,3 | 18,0 | +0,5/-0,2 | 468,0 | 600 |
35.2410022 | 100,0 | +0,6/-0,3 | 22,0 | +0,5/-0,2 | 915,0 | 900 |
35.2412526 | 125,0 | +0,6/-0,3 | 26,0 | +0,5/-0,2 | 1680,0 | 1300 |
Flache Ausführung mit Gewindebuchse
Gehäuse verzinkt, Einsatztemperatur bis 200°C
Artikel-Nr. | D (mm) | Tol. | d (mm) | H (mm) | h (mm) | Tol. | G | Gew.(g) | Haftkr.(N) |
---|---|---|---|---|---|---|---|---|---|
35.2201011 | 10,0 | +/-0,2 | 6,0 | 11,5 | 4,5 | +0,2/-0,1 | M 3 | 3,0 | 4 |
35.2201311 | 13,0 | +/-0,2 | 6,0 | 11,5 | 4,5 | +0,2/-0,1 | M 3 | 4,0 | 10 |
35.2201611 | 16,0 | +/-0,2 | 6,0 | 11,5 | 4,5 | +0,2/-0,1 | M 3 | 6,0 | 18 |
35.2202013 | 20,0 | +/-0,2 | 6,0 | 13,0 | 6,0 | +0,2/-0,1 | M 3 | 11,0 | 30 |
35.2202515 | 25,0 | +/-0,2 | 8,0 | 15,0 | 7,0 | +0,2/-0,1 | M 4 | 20,0 | 40 |
35.2203215 | 32,0 | +/-0,3 | 8,0 | 15,0 | 7,0 | +0,3/-0,2 | M 4 | 31,0 | 80 |
35.2203616 | 36,0 | +/-0,3 | 8,0 | 16,0 | 7,7 | +0,3/-0,2 | M 4 | 42,0 | 100 |
35.2204016 | 40,0 | +/-0,3 | 8,0 | 16,5 | 8,0 | +0,3/-0,2 | M 4 | 57,0 | 125 |
35.2204018 | 40,0 | +/-0,3 | 10,0 | 18,0 | 8,0 | +0,3/-0,2 | M 5 | 59,0 | 125 |
35.2204717 | 47,0 | +0,5/-0,3 | 8,0 | 17,0 | 9,0 | +0,4/-0,2 | M 4 | 86,0 | 180 |
35.2204721 | 47,0 | +0,5/-0,3 | 12,0 | 21,0 | 9,0 | +0,4/-0,2 | M 6 | 91,0 | 180 |
35.2205018 | 50,0 | +0,5/-0,3 | 8,0 | 18,5 | 10,0 | +0,4/-0,2 | M 4 | 105,0 | 220 |
35.2205022 | 50,0 | +0,5/-0,3 | 12,0 | 22,0 | 10,0 | +0,4/-0,2 | M 6 | 111,0 | 220 |
35.2205718 | 57,0 | +0,6/-0,3 | 8,0 | 18,5 | 10,5 | +0,5/-0,2 | M 4 | 147,0 | 280 |
35.2205722 | 57,0 | +0,6/-0,3 | 12,0 | 22,5 | 10,5 | +0,5/-0,2 | M 6 | 153,0 | 280 |
35.2206322 | 63,0 | +0,6/-0,3 | 8,0 | 22,0 | 14,0 | +0,5/-0,2 | M 4 | 228,0 | 350 |
35.2206330 | 63,0 | +0,6/-0,3 | 15,0 | 30,0 | 14,0 | +0,5/-0,2 | M 8 | 245,0 | 350 |
35.2208028 | 80,0 | +0,6/-0,3 | 12,0 | 28,5 | 18,0 | +0,5/-0,2 | M 6 | 477,0 | 600 |
35.2208034 | 80,0 | +0,6/-0,3 | 20,0 | 34,0 | 18,0 | +0,5/-0,2 | M10 | 499,0 | 600 |
35.2210043 | 100,0 | +0,6/-0,3 | 22,0 | 43,0 | 22,0 | +0,5/-0,2 | M12 | 956,0 | 900 |
35.2212550 | 125,0 | +0,6/-0,3 | 25,0 | 50,0 | 26,0 | +0,5/-0,2 | M14 | 1720,0 | 1300 |
Gehäuse Edelstahl, Einsatztemperatur bis 220°C
Artikel-Nr. | D (mm) | Tol. | d (mm) | H (mm) | h (mm) | Tol. | Gewinde | Gewicht (g) | Haftkraft (N) |
---|---|---|---|---|---|---|---|---|---|
35.2202516E | 25,0 | +/-0,2 | 8,0 | 16,0 | 7,0 | +0,2/-0,1 | M 5 | 20,0 | 32 |
35.2203216E | 32,0 | +/-0,3 | 8,0 | 16,0 | 7,0 | +0,3/-0,2 | M 5 | 31,0 | 64 |
35.2204016E | 40,0 | +/-0,3 | 8,0 | 16,5 | 8,0 | +0,3/-0,2 | M 5 | 56,0 | 100 |
35.2205018E | 50,0 | +0,5/-0,3 | 8,0 | 18,5 | 10,0 | +0,4/-0,2 | M 5 | 105,0 | 175 |
35.2206322E | 63,0 | +0,6/-0,3 | 8,0 | 22,0 | 14,0 | +0,5/-0,2 | M 5 | 228,0 | 280 |

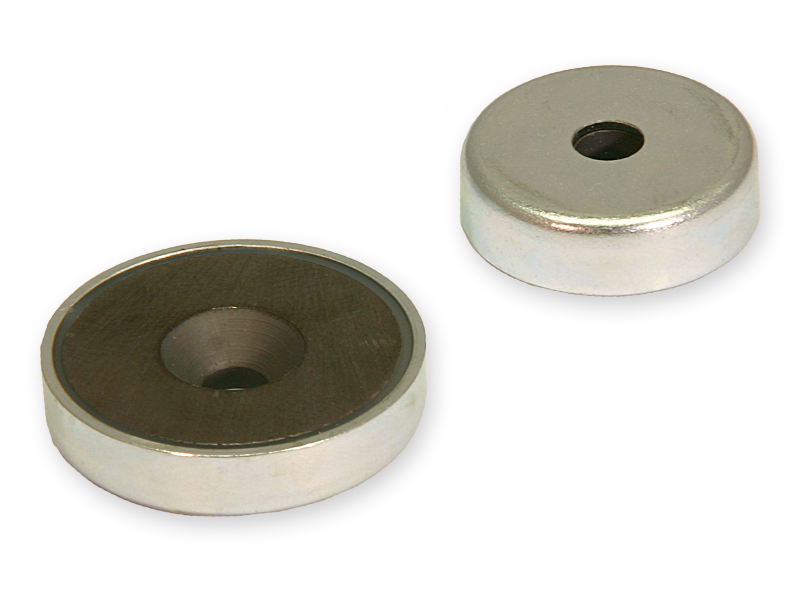

Flache Ausführung mit Durchgangs-Senkbohrung
Gehäuse verzinkt, Einsatztemperatur bis 200°C
Artikel-Nr. | D (mm) | Tol. | d1 (mm) | d2 (mm) | H (mm) | Tol. | für Schraube | Gew.(g) | Haftk.(N) |
---|---|---|---|---|---|---|---|---|---|
35.261604 | 16,0 | +/-0,2 | 3,5 | 6,5 | 4,5 | +0,2/-0,1 | M3 | 4,0 | 14,0 |
35.262006 | 20,0 | +/-0,2 | 4,2 | 9,4 | 6,0 | +0,2/-0,1 | M4 | 9,0 | 27,0 |
35.262507 | 25,0 | +/-0,2 | 5,5 | 11,5 | 7,0 | +0,3/-0,2 | M5 | 17,0 | 36,0 |
35.263207 | 32,0 | +/-0,3 | 5,5 | 11,5 | 7,0 | +0,3/-0,2 | M5 | 27,0 | 72,0 |
35.264008 | 40,0 | +/-0,3 | 5,5 | 11,5 | 8,0 | +0,4/-0,2 | M5 | 52,0 | 90,0 |
Gehäuse Edelstahl, Einsatztemperatur bis 220°C
Artikel-Nr. | D (mm) | Tol. | d1 (mm) | d2 (mm) | H (mm) | Tol. | für Schraube | Gew.(g) | Haftk.(N) |
---|---|---|---|---|---|---|---|---|---|
35.262006E | 20,0 | +/-0,2 | 4,2 | 9,4 | 6,0 | +0,2/-0,1 | M4 | 9,0 | 22,0 |
35.262507E | 25,0 | +/-0,2 | 5,5 | 11,5 | 7,0 | +0,3/-0,2 | M5 | 17,0 | 29,0 |
35.263207E | 32,0 | +/-0,3 | 5,5 | 11,5 | 7,0 | +0,3/-0,2 | M5 | 27,0 | 58,0 |
35.264008E | 40,0 | +/-0,3 | 5,5 | 11,5 | 8,0 | +0,4/-0,2 | M5 | 52,0 | 72,0 |
Flache Ausführung mit Innengewinde, verzinkt
Gehäuse verzinkt, Einsatztemperatur bis 200°C
Artikel-Nr. | D (mm) | Tol. | H (mm) | Tol. | G | K (mm) | Gewicht (g) | Haftkraft (N) |
---|---|---|---|---|---|---|---|---|
35.272504 | 25,0 | +/-0,2 | 7,0 | +0,3/-0,2 | M4 | 5,2 | 18,0 | 36,0 |
35.273204 | 32,0 | +/-0,3 | 7,0 | +0,3/-0,2 | M4 | 5,2 | 29,0 | 75,0 |
35.274004 | 40,0 | +/-0,3 | 8,0 | +0,4/-0,2 | M4 | 5,2 | 53,0 | 90,0 |
35.275006 | 50,0 | +0,5/-0,3 | 10,0 | +0,5/-0,2 | M6 | 12,0 | 94,0 | 170,0 |
35.275008 | 50,0 | +0,5/-0,3 | 10,0 | +0,5/-0,2 | M8 | 12,0 | 94,0 | 170,0 |
35.276308 | 63,0 | +0,6/-0,3 | 14,0 | +0,5/-0,2 | M8 | 13,0 | 206,0 | 290,0 |
35.278008 | 80,0 | +0,6/-0,3 | 18,0 | +0,5/-0,2 | M8 | 14,5 | 472,0 | 550,0 |
35.278010 | 80,0 | +0,6/-0,3 | 18,0 | +0,5/-0,2 | M10 | 14,5 | 466,0 | 550,0 |
Flache Ausführung mit Innengewinde, Stahlmantel
Flache Ausführung mit Gewindezapfen
Gehäuse verzinkt, Einsatztemperatur bis 200°C
Artikel-Nr. | D (mm) | Tol. | H (mm) | h (mm) | Tol. | G | Gew. (g) | Haftkraft (N) |
---|---|---|---|---|---|---|---|---|
35.281011 | 10,0 | +/-0,2 | 11,5 | 4,5 | +0,2/-0,1 | M3 | 2,0 | 4,0 |
35.281311 | 13,0 | +/-0,2 | 11,5 | 4,5 | +0,2/-0,1 | M3 | 3,0 | 10,0 |
35.281610 | 16,0 | +/-0,2 | 10,5 | 4,5 | +0,2/-0,1 | M4 | 5,0 | 18,0 |
35.281611 | 16,0 | +/-0,2 | 11,5 | 4,5 | +0,2/-0,1 | M3 | 5,0 | 18,0 |
35.282013 | 20,0 | +/-0,2 | 13,0 | 6,0 | +0,2/-0,1 | M3 | 10,0 | 30,0 |
35.282036 | 20,0 | +/-0,2 | 36,0 | 6,0 | +0,2/-0,1 | M6 | 15,0 | 30,0 |
35.282515 | 25,0 | +/-0,2 | 15,0 | 7,0 | +0,3/-0,2 | M4 | 19,0 | 40,0 |
35.282522 | 25,0 | +/-0,2 | 22,0 | 7,0 | +0,3/-0,2 | M5 | 20,0 | 40,0 |
35.282527 | 25,0 | +/-0,2 | 27,0 | 7,0 | +0,3/-0,2 | M6 | 22,0 | 40,0 |
35.283215 | 32,0 | +/-0,3 | 15,0 | 7,0 | +0,3/-0,2 | M4 | 30,0 | 80,0 |
35.283217 | 32,0 | +/-0,3 | 17,0 | 7,0 | +0,3/-0,2 | M8 | 32,0 | 80,0 |
35.283219 | 32,0 | +/-0,3 | 19,0 | 7,0 | +0,3/-0,2 | M6 | 31,0 | 80,0 |
35.284717 | 47,0 | +0,5/-0,3 | 17,0 | 9,0 | +0,5/-0,2 | M6 | 85,0 | 180,0 |
35.285718 | 57,0 | +0,6/-0,3 | 18,5 | 10,5 | +0,5/-0,2 | M6 | 146,0 | 280,0 |
35.286329 | 63,0 | +0,6/-0,3 | 29,0 | 14,0 | +0,5/-0,2 | M6 | 233,0 | 350,0 |
Flache Ausführung mit zyl. Durchgangsbohrung
Gehäuse verzinkt, Einsatztemperatur bis 200°C
Artikel-Nr. | D (mm) | Tol. | d1 (mm) | d2 (mm) | H (mm) | Tol. | Gewicht (g) | Haftkraft (N) |
---|---|---|---|---|---|---|---|---|
35.2605010 | 50,0 | +0,5/-0,3 | 8,5 | 22,0 | 10,0 | +0,5/-0,2 | 85,0 | 180,0 |
35.2605711 | 57,0 | +0,6/-0,3 | 6,5 | 24,0 | 11,0 | +0,5/-0,2 | 130,0 | 230,0 |
35.2606314 | 63,0 | +0,6/-0,3 | 6,5 | 24,0 | 14,0 | +0,5/-0,2 | 197,0 | 290,0 |
35.2608010 | 80,0 | +0,6/-0,3 | 6,4 | 32,0 | 10,0 | +0,5/-0,2 | 235,0 | 450,0 |
35.2608018 | 80,0 | +0,6/-0,3 | 6,5 | 11,5 | 18,0 | +0,5/-0,2 | 458,0 | 540,0 |
35.2608318 | 83,0 | +0,6/-0,3 | 10,5 | 32,0 | 18,0 | +0,5/-0,2 | 444,0 | 600,0 |
35.2610022 | 100,0 | +0,6/-0,3 | 10,5 | 34,0 | 22,0 | +0,5/-0,2 | 815,0 | 680,0 |
Gehäuse Edelstahl, Einsatztemperatur bis 220°C
Artikel-Nr. | D (mm) | Tol. | d1 (mm) | d2 (mm) | H (mm) | Tol. | Gewicht (g) | Haftkraft (N) |
---|---|---|---|---|---|---|---|---|
35.2605010E | 50,0 | +0,5/-0,3 | 8,5 | 22,0 | 10,0 | +0,5/-0,2 | 85,0 | 145,0 |
35.2606314E | 63,0 | +0,6/-0,3 | 6,5 | 24,0 | 14,0 | +0,5/-0,2 | 195,0 | 230,0 |
