Aluminium-Nickel-Kobalt (AlNiCo)

Aluminium-Nickel-Kobalt (AlNiCo500) anisotropes Magnetmaterial mit guten mechanischen Eigenschaften; einsetzbar bei hohen Umgebungstemperaturen.



    AlNiCo 500
Remanenz Br Br 1120-1160 mT
Koerzitivfeldstärke - Flussdichte HcB 48-49 kA/m
Koerzitivfeldstärke - Polarisation HcJ 50 kA/m
Energieprodukt BHmax. 35 kJ/m³
Curie-Punkt   850 °C
max.Einsatztemperatur   500 °C
Temp.Koeff.für Br (-40° - +200°C)   -0,02 %/°C
Temp.Koeff.für HcJ (-40° - +200°C)   0 %/°C
Dichte   7,3 g/cm³
Alle Werte bei 20°C ermittelt

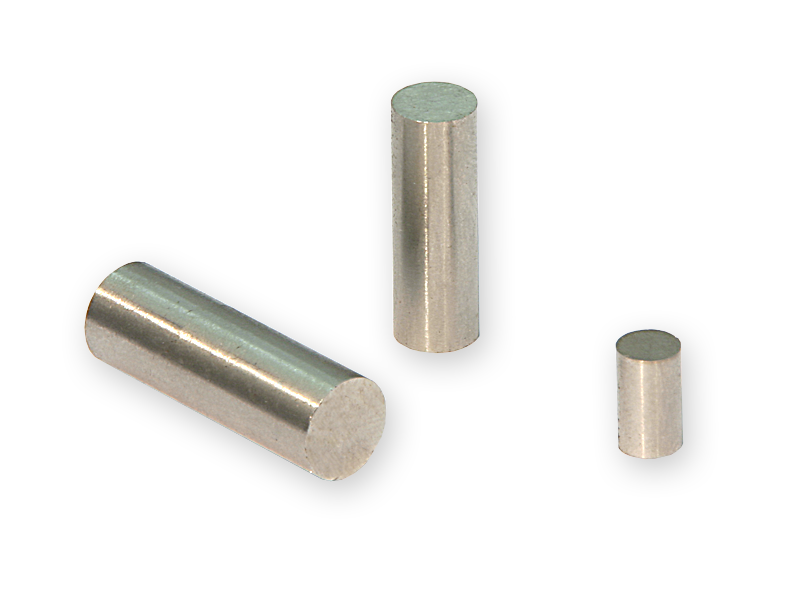

AlNiCo-Stabmagnete

Artikel-Nr.D
(mm)
Tol.L
(mm)
Tol.Werkstoff
34.320315 3,0 +0/-0,2 15,0 +/-0,2 AlNiCo 500
34.320410  4,0 +0/-0,2 10,0 +/-0,2 AlNiCo 500
34.320416 4,0 +0/-0,2 16,0 +/-0,2 AlNiCo 500
34.320420 4,0 +0/-0,2 20,0 +/-0,2 AlNiCo 500
34.320510  5,0 +0/-0,2 10,0 +/-0,2 AlNiCo 500
34.320520  5,0 +0/-0,2 20,0 +/-0,2 AlNiCo 500
34.320525  5,0 +0/-0,2 25,0 +/-0,2 AlNiCo 500
34.320610  6,0 +0/-0,2 10,0 +/-0,2 AlNiCo 500
34.320620  6,0 +0/-0,2 20,0 +/-0,2 AlNiCo 500
34.320630  6,0 +0/-0,2 30,0 +/-0,2 AlNiCo 500
34.320824  8,0 +0/-0,2 24,0 +/-0,2 AlNiCo 500
34.320840  8,0 +0/-0,2 40,0 +/-0,2 AlNiCo 500
34.321030  10,0 +0/-0,2 30,0 +/-0,2 AlNiCo 500
34.321040  10,0 +0/-0,2 40,0 +/-0,2 AlNiCo 500
34.321250  12,0 +0/-0,2 50,0 +/-0,2 AlNiCo 500
34.321560  15,0 +0/-0,2 60,0 +/-0,2 AlNiCo 500
34.322080  20,0 +0/-0,2 80,0 +/-0,2 AlNiCo 500
Aluminium-Nickel-Kobalt (AlNiCo)-Stabmagnet Zeichnung-Stabmagnet-rund

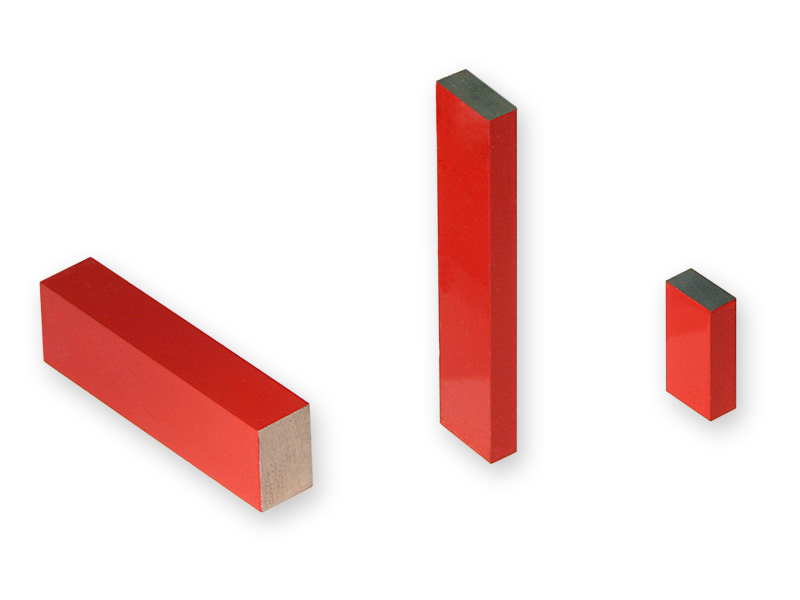

AlNiCo-Rechteckmagnete

Artikel-Nr. L (mm)Tol.A (mm)Tol.B (mm)Tol.Wkst.
34.340200510 20,0 +/-0,1 5,0 +/-0,2 10,0 +/-0,2 AlNiCo500
34.340400512 40,0 +/-0,1 5,0 +/-0,2 12,5 +/-0,2 AlNiCo500
34.340501015 50,0 +/-0,1 10,0 +/-0,2 15,0 +/-0,2 AlNiCo500
34.340600512 60,0 +/-0,1 5,0 +/-0,2 12,5 +/-0,2 AlNiCo500
34.340600515 60,0 +/-0,1 5,0 +/-0,2 15,0 +/-0,2 AlNiCo500
34.340751015 75,0 +/-0,1 10,0 +/-0,2 15,0 +/-0,2 AlNiCo500
34.340751025 75,0 +/-0,1 10,0 +/-0,2 25,0 +/-0,2 AlNiCo500
34.341011015 101,0 +/-0,1 10,0 +/-0,2 15,0 +/-0,2 AlNiCo500
Aluminium-Nickel-Kobalt (AlNiCo)-Blockmagnet Zeichnung-Stabmagnet-eckig

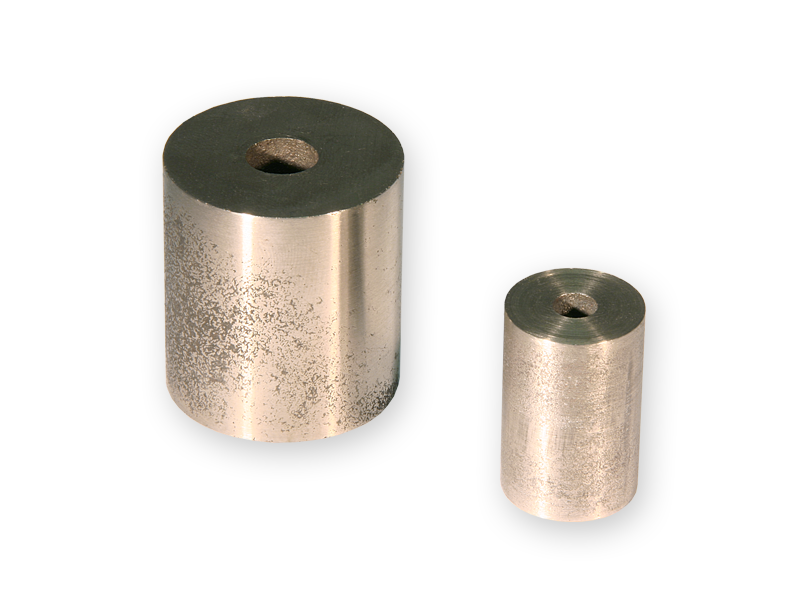

AlNiCo-Ringmagnete

Artikel-Nr.D (mm)Tol.d (mm)Tol.H (mm)Tol.Werkstoff
34.3602000630  20,0 +/-0,4 6,0 +/-0,4 30,0 +/-0,2 AlNiCo 500
34.3603000822  30,0 +/-0,4 8,0 +/-0,4 22,0 +/-0,2 AlNiCo 500
34.3603501038  35,0 +/-0,4 10,0 +/-0,4 38,0 +/-0,2 AlNiCo 500
34.3604801646  48,0 +/-0,4 16,0 +/-0,4 46,0 +/-0,2 AlNiCo 500
Aluminium-Nickel-Kobalt (AlNiCo)-Ringmagnet Zeichnung-Ringmagnet

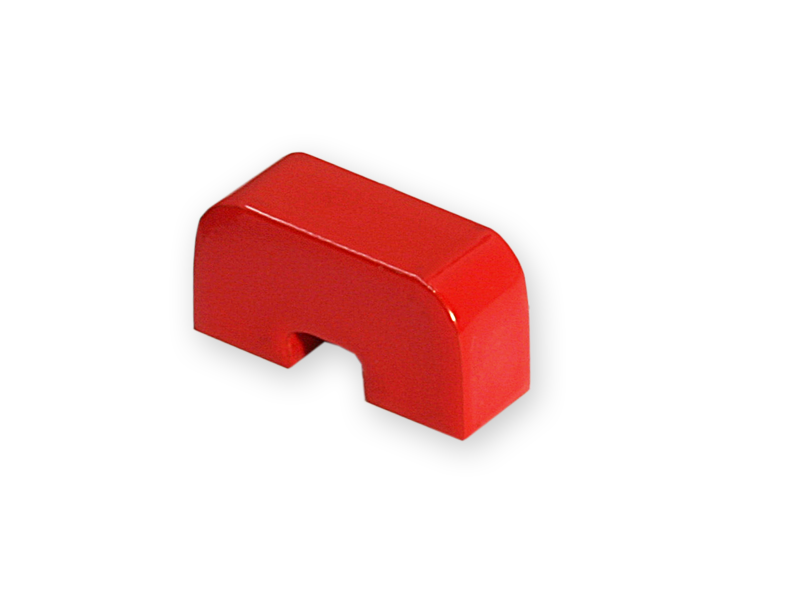

AlNiCo-Hufeisenmagnete, Typ A

Artikel-Nr.A (mm)B (mm)C (mm)D (mm)Haftkraft N
34.38191015 19,0 10,4 15,0 4,3 13
34.38221107 22,2 11,1 7,9 7,9 13
Aluminium-Nickel-Kobalt (AlNiCo)-Hufeisenmagnet-A Zeichnung-Hufeisenmagnet-A

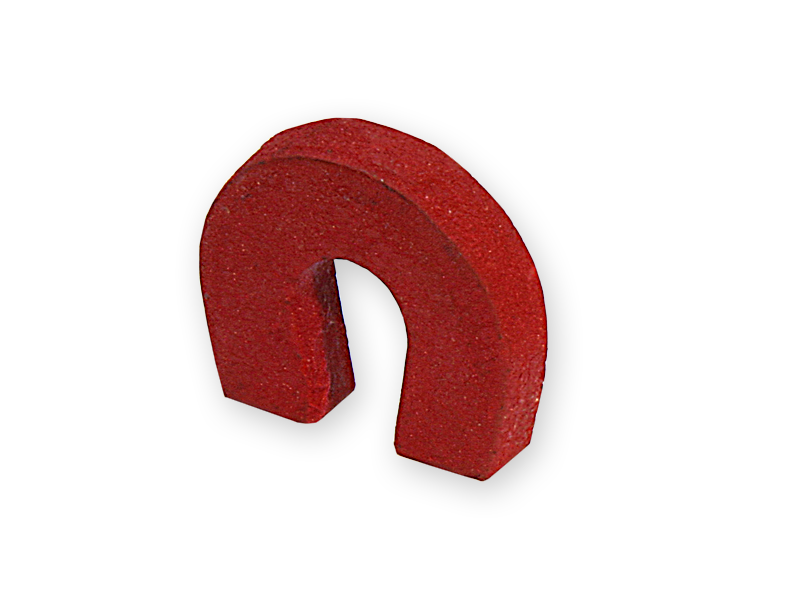

AlNiCo-Hufeisenmagnete, Typ B

Artikel-Nr.A (mm)B (mm)C (mm)D (mm)Haftkraft N
34.38282407 28,6 24,9 7,9 7,9 24
Aluminium-Nickel-Kobalt (AlNiCo)-Hufeisenmagnet-B Zeichnung-Hufeisenmagnet-B

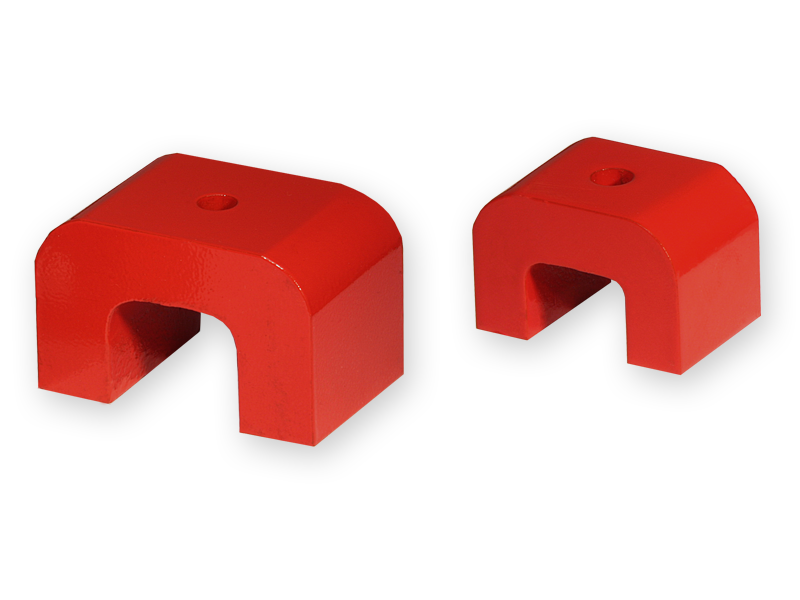

AlNiCo-Hufeisenmagnete, Typ C

Artikel-Nr.A (mm)B (mm)C (mm)D (mm)E (mm)F (mm)G (mm)Haftkr.
N
34.38221725 22,0 17,0 25,0 7,0 7,0 8,0 9,0 45
34.38302020 30,0 20,0 20,0 5,2 7,5 15,0 11,0 45
34.38402525 40,0 25,0 25,0 5,0 10,0 20,0 13,0 90
34.38403030 45,0 30,0 30,0 5,0 11,0 23,0 17,0 118
34.38603961 60,0 39,2 61,5 7,0 14,0 32,0 26,0 250
Aluminium-Nickel-Kobalt (AlNiCo)-Hufeisenmagnet-C Zeichnung-Hufeisenmagnet-C

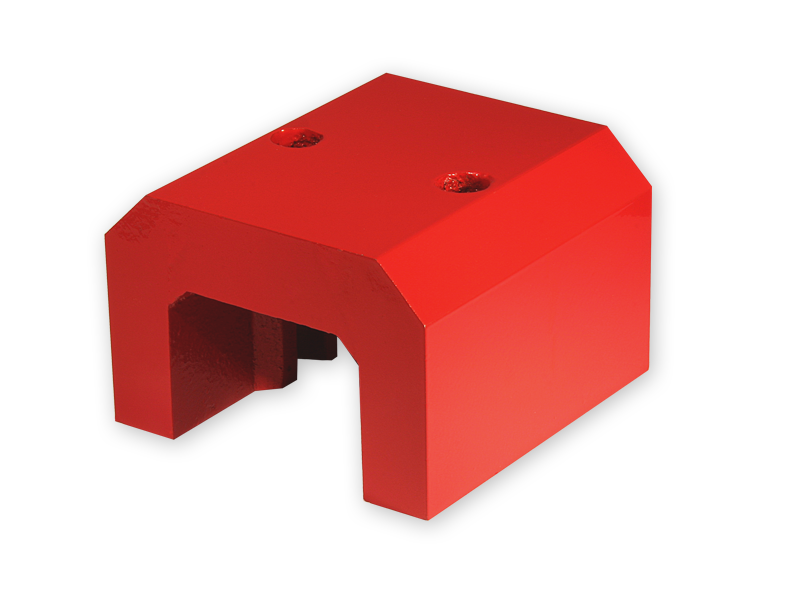

AlNiCo-Hufeisenmagnete, Typ D

Artikel-Nr.A (mm)B (mm)C (mm)D (mm)E (mm)F (mm)G (mm)Haftkr.
N
34.38573444 57,2 34,9 44,5 7,9 11,1 34,9 23,0 235
34.38694157 69,9 41,3 57,2 7,9 14,3 41,3 26,2 370
34.38795482 79,4 54,0 82,6 9,5 15,9 47,6 36,5 470
Aluminium-Nickel-Kobalt (AlNiCo)-Hufeisenmagnet-gross Zeichnung-Hufeisenmagnet-D
