Neodym (NdFeB)

Der Werkstoff Neodym zählt zu den Seltenerdmetallen und ist ein anisotropes Magnetmaterial mit hohen magnetischen Eigenschaften. Die Neodym-Magnete sind gegen Korrosion mit einer Beschichtung versehen. Der Magnetwerkstoff Nd35 hat sich für viele industrielle Anwendungen seit Jahren bewährt. Sollten diese Eigenschaften für Ihre spezielle Anwendung nicht ausreichen, z.B. höhere Einsatztemperatur, fragen Sie bitte bei uns an.







    Nd35
Remanenz Br Br 1180-1220 mT
Koerzitivfeldstärke - Flussdichte HcB 795-875 kA/m
Koerzitivfeldstärke - Polarisation HcJ 750-1000 kA/m
Energieprodukt BHmax. 260-285 kJ/m³
Curie-Punkt   310 °C
max.Einsatztemperatur   80 °C
Temp.Koeff.für Br (-40° - +200°C)   -0,13 %/°C
Temp.Koeff.für HcJ (-40° - +200°C)   -0,6 %/°C
Dichte   7,4 g/cm³
Alle Werte bei 20°C ermittelt


Neodym Scheibenmagnete

Artikel-Nr.D
(mm)
Tol.H
(mm)
Tol.Werkstoff
34.620101 1,5 +/-0,1 1,0 +/-0,1 Nd35
34.620202 2,0 +/-0,1 2,0 +/-0,1 Nd35
34.620208 2,0 +/-0,1 8,0 +/-0,1 Nd35
34.620201 2,5 +/-0,1 1,0 +/-0,1 Nd35
34.620204   2,5 +/-0,1 4,0 +/-0,1 Nd35
34.620205 2,5 +/-0,1 5,0 +/-0,1 Nd35
34.620302  3,0 +/-0,1 2,0 +/-0,1 Nd35
34.620303  3,0 +/-0,1 3,0 +/-0,1 Nd35
34.620304  3,0 +/-0,1 4,0 +/-0,1 Nd35
34.620308  3,0 +/-0,1 8,0 +/-0,1 Nd35
34.620310  3,0 +/-0,1 10,0 +/-0,1 Nd35
34.620402  4,0 +/-0,1 2,0 +/-0,1 Nd35
34.620403  4,0 +/-0,1 3,0 +/-0,1 Nd35
34.620405  4,0 +/-0,1 5,0 +/-0,1 Nd35
34.620408  4,0 +/-0,1 8,0 +/-0,1 Nd35
34.620501  5,0 +/-0,1 1,5 +/-0,1 Nd35
34.620502  5,0 +/-0,1 2,0 +/-0,1 Nd35
34.620503 5,0 +/-0,1 3,0 +/-0,1 Nd35
34.620504  5,0 +/-0,1 4,0 +/-0,1 Nd35
34.620505 5,0 +/-0,1 5,0 +/-0,1 Nd35
34.620508 5,0 +/-0,1 8,0 +/-0,1 Nd35
34.620602 6,0 +/-0,1 2,0 +/-0,1 Nd35
34.620603  6,0 +/-0,1 3,0 +/-0,1 Nd35
34.620604  6,0 +/-0,1 4,0 +/-0,1 Nd35
34.620605 6,0 +/-0,1 5,0 +/-0,1 Nd35
34.620606  6,0 +/-0,1 6,0 +/-0,1 Nd35
34.620607 6,0 +/-0,1 7,5 +/-0,1 Nd35
34.620610 6,0 +/-0,1 10,0 +/-0,1 Nd35
34.620701  7,0 +/-0,1 1,5 +/-0,1 Nd35
34.620708 7,0 +/-0,1 8,0 +/-0,1 Nd35
34.620804  8,0 +/-0,1 4,0 +/-0,1 Nd35
34.620805  8,0 +/-0,1 5,0 +/-0,1 Nd35
34.621000 10,0 +/-0,1 1,0 +/-0,1 Nd35
34.621001  10,0 +/-0,1 1,5 +/-0,1 Nd35
34.621003  10,0 +/-0,1 3,0 +/-0,1 Nd35
34.621004 10,0 +/-0,1 4,0 +/-0,1 Nd35
34.621005 10,0 +/-0,1 5,0 +/-0,1 Nd35
34.621006  10,0 +/-0,1 6,0 +/-0,1 Nd35
34.621010 10,0 +/-0,1 10,0 +/-0,1 Nd35
34.621205 12,0 +/-0,1 5,0 +/-0,1 Nd35
34.621208 12,0 +/-0,1 8,0 +/-0,1 Nd35
34.621210 12,0 +/-0,1 10,0 +/-0,1 Nd35
34.621404  14,0 +/-0,1 4,0 +/-0,1 Nd35
34.621405 14,0 +/-0,1 5,0 +/-0,1 Nd35
34.621407  14,0 +/-0,1 7,5 +/-0,1 Nd35
34.621505 15,0 +/-0,1 5,0 +/-0,1 Nd35
34.621508  15,0 +/-0,1 8,0 +/-0,1 Nd35
34.621806  18,0 +/-0,1 6,0 +/-0,1 Nd35
34.621816  18,0 +/-0,1 16,0 +/-0,1 Nd35
34.622005  20,0 +/-0,1 5,0 +/-0,1 Nd35
34.622210 22,0 +/-0,1 10,0 +/-0,1 Nd35
34.622220 22,0 +/-0,1 20,0 +/-0,1 Nd35
34.622404 24,0 +/0,1 4,0 +/-0,1 Nd35
34.622505  25,0 +/-0,1 5,0 +/-0,1 Nd35
34.622507  25,0  +/-0,1  7,0  +/-0,1  Nd35
34.622510  25,0 +/-0,1 10,0 +/-0,1 Nd35
34.622516  25,0 +/-0,1 16,0 +/-0,1 Nd35
34.624010 40,0 +/-0,1 10,0 +/-0,1 Nd35
34.625010  50,0 +/-0,1 10,0 +/-0,1 Nd35
Neodym (NdFeB)-Scheibenmagnet Zeichnung-Scheibenmagnet-axial

Neodym Ringmagnete

Artikel-Nr.D
(mm)
Tol.d
(mm)
Tol.H
(mm)
Tol.Werkst.
34.6600600210 6,9 +/-0,1 2,7 +/-0,1 10,0 +/-0,1 Nd35
34.6601000605 10,5 +/-0,1 6,5 +/-0,1 5,0 +/-0,1 Nd35
34.6601401002 14,2 +/-0,1 10,8 +/-0,1 2,7 +/-0,1 Nd35
34.6601401005 14,5 +/-0,1 10,5 +/-0,1 5,0 +/-0,1 Nd35
34.6601900610 19,0 +/-0,1 6,5 +/-0,1 10,0 +/-0,1 Nd35
34.6601900620 19,0 +/-0,1 6,5 +/-0,1 20,0 +/-0,1 Nd35
34.6601900502 19,5 +/-0,1 5,4 +/-0,1 2,0 +/-0,1 Nd35
34.6602000910 20,0 +/-0,1 9,0 +/-0,1 10,0 +/-0,1 Nd35
34.6602001006 20,0 +/-0,1 10,0 +/-0,1 6,0 +/-0,1 Nd35
34.6602001405 20,0 +/-0,1 14,0 +/-0,1 5,0 +/-0,1 Nd35
34.6602801012 28,0 +/-0,1 10,0 +/-0,1 12,5 +/-0,1 Nd35
34.6603803004 38,0 +/-0,1 30,2 +/-0,1 4,5 +/-0,1 Nd35
34.6604003004 40,2 +/-0,1 30,2 +/-0,1 4,5 +/-0,1 Nd35
34.6604002306 40,0 +/-0,1 23,0 +/-0,1 6,0 +/-0,1 Nd35
34.6604102707 41,0 +/-0,1 27,0 +/-0,1 7,5 +/-0,1 Nd35
34.6607203804  72,0 +/-0,1 38,0 +/-0,1 4,0 +/-0,1 Nd35
34.6607203808 72,0 +/-0,1 38,0 +/-0,1 8,0 +/-0,1 Nd35
34.6607604206 76,0 +/-0,1 42,0 +/-0,1 6,0 +/-0,1 Nd35
34.6610708805 107,0 +/-0,1 88,5 +/-0,1 5,5 +/-0,1 Nd35

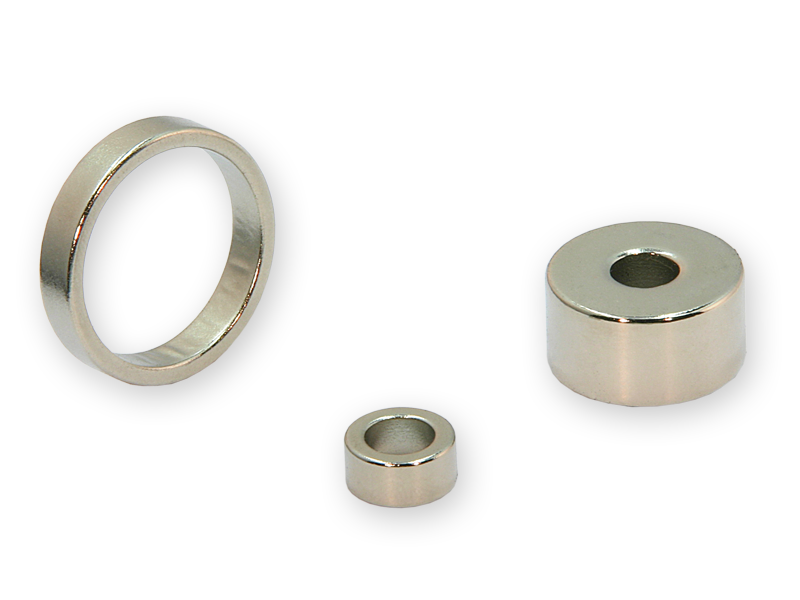

Neodym (NdFeB)-Ringmagnet Zeichnung-Ringmagnet

Neodym Blockmagnete

Artikel-Nr.L
(mm)
Tol.B
(mm)
Tol.H
(mm)
Tol.Werkst.
34.6400300301 3,0 +/-0,1 3,0 +/-0,1 1,0 +/-0,1 Nd35
34.6400400402 4,0 +/-0,1 4,0 +/-0,1 2,0 +/-0,1 Nd35
34.6400500501  5,0 +/-0,1 5,0 +/-0,1 1,5 +/-0,1 Nd35
34.6400500503  5,0 +/-0,1 5,0 +/-0,1 3,0 +/-0,1 Nd35
34.6400800301  8,0 +/-0,1 3,5 +/-0,1 1,0 +/-0,1 Nd35
34.6400800503  8,0 +/-0,1 5,0 +/-0,1 3,0 +/-0,1 Nd35
34.6401000702  10,0 +/-0,1 7,0 +/-0,1 2,0 +/-0,1 Nd35
34.6401300702  13,0 +/-0,1 7,0 +/-0,1 2,5 +/-0,1 Nd35
34.6401300705  13,0 +/-0,1 7,0 +/-0,1 5,0 +/-0,1 Nd35
34.6401501505 15,0 +/-0,1 15,0 +/-0,1 5,0 +/-0,1 Nd35
34.6401601303 16,0 +/-0,1 13,0 +/-0,1 3,0 +/-0,1 Nd35
34.6401601604 16,0 +/-0,1 16,0 +/-0,1 4,0 +/-0,1 Nd35
34.6401800804 18,5 +/-0,1 8,5 +/-0,1 4,3 +/-0,1 Nd35
34.6402500610 25,0 +/-0,1 6,0 +/-0,1 10,0 +/-0,1 Nd35
34.6402602104  26,0 +/-0,1 21,0 +/-0,1 4,5 +/-0,1 Nd35
34.6403000802  30,0 +/-0,1 8,5 +/-0,1 2,0 +/-0,1 Nd35
34.6403001510 30,0 +/-0,1 15,0 +/-0,1 10,0 +/-0,1 Nd35
34.6403302805 33,0 +/-0,1 28,0 +/-0,1 5,0 +/-0,1 Nd35
34.6403501605  35,0 +/-0,1 16,0 +/-0,1 5.0 +/-0,1 Nd35
34.6403601510  36,0 +/-0,1 15,0 +/-0,1 10,0 +/-0,1 Nd35
34.6403603110 36,0 +/-0,1 31,0 +/-0,1 10,0 +/-0,1 Nd35
34.6404002510  40,0 +/-0,1 25,0 +/-0,1 10,0 +/-0,1 Nd35
34.6404204210 42,0 +/-0,1 42,0 +/-0,1 10,0 +/-0,1 Nd35
34.6405002515 50,0 +/-0,1 25,0 +/-0,1 15,0 +/-0,1 Nd35
34.6405003205 50,0 +/-0,1 32,0 +/-0,1 32,0 +/-0,1 Nd35
34.6405005030  50,0 +/-0,1 50,0 +/-0,1 30,0 +/-0,1 Nd35
34.6405201006 52,0 +/-0,1 10,0 +/-0,1 6,0 +/-0,1 Nd35
34.6406303610  63,0 +/-0,1 36,0 +/-0,1 10,0 +/-0,1 Nd35
34.6406303620 63,0 +/-0,1 36,0 +/-0,1 20,0 +/-0,1 Nd35
Neodym (NdFeB)-Blockmagnet Zeichnung-Blockmagnet
