Plattenmagnete / Blockmagnete

Die Blockmagnete werden zur Separierung von eisenhaltigen Verunreinigungen aus Schüttgütern eingesetzt.
Die Separierung kann erfolgen:

  • über Förderbändern
  • während des freien Falls
  • in vertikalen oder horizontalen Förderleitungen
  • über bzw. unterhalb von Rutschen.

Diese Platten- bzw . Blockmagnete werden mit einem Alu-Gehäuse oder mit einer VA-Abdeckung geliefert. Das System besteht aus starken Hartferrit-Magneten, die entsprechend angeordnet sind, um ein starkes und tief wirkendes Magnetfeld zu erzeugen.
Für den Einbau oder die Aufhängung der Blockmagnete sind diese auf der Rückseite mit Gewindebohrungen versehen. Bei höheren Anforderungen fertigen wir die Systeme aus Hochenergie-Magneten (NdFeB). Um die Reinigung von Eisenverunreinigungen bei größerem Anfall zu erleichtern, kann eine Reinigungseinrichtung angebracht werden. Beim nachträglichen Ein- oder Anbau kann es notwendig werden, kleine Veränderungen an der bestehenden Anlage vorzunehmen. Bitte lassen Sie sich von uns beraten.




Plattenmagnete

Für Montagezwecke sind die Plattenmagnete auf der Rückseite mit einer Grundplatte versehen. Die Anzahl und Größe der dort angebrachten Gewindebohrungen sind für das Gewicht des Plattenmagneten ausgelegt.



ausgerüstet mit Keramik-Magnetsystemen mit Alu-Gehäuse

Artikel-Nr.Länge (mm)Breite (mm)Höhe (mm)Gewicht
(kg)
Ansprunghöhe (mm) für:
Stab St 37 D 5 x 25Stab St 37 D 5 x 75Mutter M16
51.22010011-A 100 100 50 2,5 50 70 45
51.22020022-A 200 100 50 5,0 50 70 45
51.22230033-A 300 100 50 7,5 50 70 45
51.22240044-A 400 100 50 10,0 50 70 45
51.22250055-A 500 100 50 12,5 50 70 45
51.22260066-A 600 100 50 15,0 50 70 45



ausgerüstet mit Keramik-Magnetsystemen mit VA-Abdeckung

Artikel-Nr.Länge (mm)Breite (mm)Höhe (mm)Gewicht
(kg)
Ansprunghöhe (mm) für:
Stab St 37 D 5 x 25Stab St 37 D 5 x 75Mutter M16
51.24075075 75 75 30 1,0 50 70 45
51.24275075 275 75 30 3,7 50 70 45
51.24340075 340 75 30 4,5 50 70 45
51.24105105 105 105 30 1,9 70 90 55
51.24210105 210 105 30 3,9 70 90 55
51.24310105 310 105 30 5,7 70 90 55
51.24340105 340 105 30 6,3 70 90 55
51.24145105 145 105 50 3,8 75 100 60
51.24210105 210 105 50 5,6 75 100 60
51.24280105 280 105 50 7,4 75 100 60
51.24310105 310 105 50 8,2 75 100 60
51.24345105 345 105 50 9,2 75 100 60
51.24410105 410 105 50 10,9 75 100 60
51.24445105 445 105 50 11,8 75 100 60
51.24510105 510 105 50 13,6 75 100 60
51.24610105 610 105 50 16,2 75 100 60
51.24765105 765 105 50 20,3 75 100 60
51.24280180 280 180 90 23,5 80 105 65
51.24400180 400 180 90 33,5 80 105 65
51.24345280 345 280 95 43,5 155 200 125
51.24545280 545 280 95 69,0 155 200 125
51.24610280 610 280 95 77,5 155 200 125
51.24815280 815 280 95 103,0 155 200 125

ausgerüstet mit Keramik-Magnetsystemen mit VA-Abdeckung

Artikel-Nr.Länge (mm)Breite (mm)Höhe (mm)Gewicht
(kg)
Ansprunghöhe (mm) für:
Stab St 37 D 5 x 25Stab St 37 D 5 x 75Mutter M16
51.24100205 100 205 88 8,5 115 155 95
51.24125205 125 205 88 10,0 115 155 95
51.24150205 150 205 88 12,5 115 155 95
51.24200205 200 205 88 16,5 115 155 95
51.24250205 250 205 88 21,0 115 155 95
51.24300205 300 205 88 25,0 115 155 95
51.24350205 350 205 88 29,0 115 155 95
51.24400205 400 205 88 33,0 115 155 95
51.24450205 450 205 88 37,5 115 155 95
51.24500205 500 205 88 41,5 115 155 95
51.24550205 550 205 88 45,5 115 155 95
51.24600205 600 205 88 50,0 115 155 95
51.24650205 650 205 88 54,0 115 155 95
51.24700205 700 205 88 58,0 115 155 95
51.24750205 750 205 88 62,0 115 155 95
51.24800205 800 205 88 66,5 115 155 95
51.24850205 850 205 88 71,0 115 155 95
51.24900205 900 205 88 75,0 115 155 95
51.24950205 950 205 88 79,0 115 155 95
51.241000205 1000 205 88 83,0 115 155 95



ausgerüstet mit NdFeB-Magnetsystemen mit VA-Abdeckung

Artikel-Nr.Länge (mm)Breite (mm)Höhe
(mm)
Gewicht
(kg)
Ansprunghöhe (mm) für:
Stab St 37 D 5 x 25Stab St 37 D 5 x 75Mutter M16
51.64050104 50 104 41,5 1,6 110 125 85
51.64092104 92 104 41,5 2,9 110 125 85
51.64134104 134 104 41,5 4,3 110 125 85
51.64176104 176 104 41,5 5,6 110 125 85
51.64218104 218 104 41,5 7,0 110 125 85
51.64260104 260 104 41,5 8,3 110 125 85
51.64302104 302 104 41,5 9,7 110 125 85
51.64344104 344 104 41,5 11,0 110 125 85
51.64386104 386 104 41,5 12,4 110 125 85
51.64428104 428 104 41,5 13,7 110 125 85
51.64470104 470 104 41,5 15,0 110 125 85
51.64512104 512 104 41,5 16,4 110 125 85

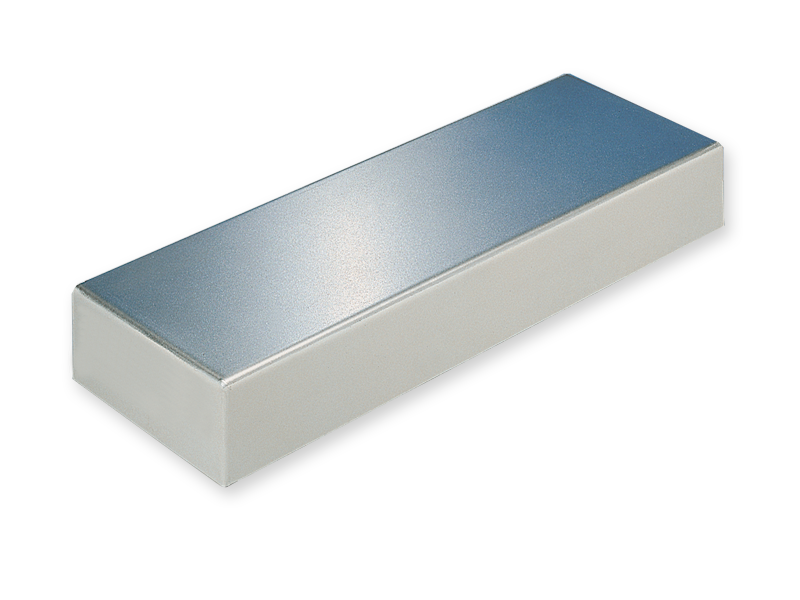

Plattenmagnet

Blockmagnet

Für Montagezwecke sind die Blockmagnete auf der Rückseite mit einer Grundplatte versehen. Die Anzahl und Größe der dort angebrachten Gewindebohrungen sind für das Gewicht des Blockmagneten ausgelegt. Die entsprechenden Ringschrauben gehören zum Lieferumfang.



ausgerüstet mit Keramik-Magnetsystemen

Artikel-Nr.Länge (mm)Breite (mm)Höhe (mm)Gewicht
(kg)
Ansprunghöhe (mm) für:
Stab St 37 D 5 x 25Stab St 37 D 5 x 75Mutter M16
51.22281901 520 310 130 95 165 225 130
51.22281912 720 310 130 135 165 225 130
51.22281923 920 310 130 175 165 225 130
51.22282004 430 505 180 160 255 370 180
51.22282015 530 505 180 200 255 370 180
51.22282026 635 505 180 240 255 370 180
51.22282037 735 505 180 275 255 370 180
51.22282048 835 505 180 315 255 370 180
51.22282059 935 505 180 355 255 370 180
51.22282060 1040 505 180 395 255 370 180
51.22282071 1140 505 180 430 255 370 180
51.22282082 1250 505 180 470 255 370 180
51.22282093 1350 505 180 510 255 370 180
51.22282104 1450 505 180 550 255 370 180
51.22282305 430 810 180 265 260 380 195
51.22282316 530 810 180 330 260 380 195
51.22282327 635 810 180 400 260 380 195
51.22282338 735 810 180 460 260 380 195
51.22282349 835 810 180 525 260 380 195
51.22282350 935 810 180 590 260 380 195
51.22282361 1040 810 180 655 260 380 195
51.22282372 1140 810 180 720 260 380 195
51.22282383 1250 810 180 770 260 380 195
51.22282394 1350 810 180 850 260 380 195
51.22282405 1450 810 180 915 260 380 195
51.22283106 835 610 247 580 295 430 225
51.22283127 1040 610 247 740 295 430 225
51.22283148 1250 610 247 900 295 430 225
51.22283169 1450 610 247 1025 295 430 225
51.22283180 1650 610 247 1180 295 430 225
51.22283201 835 810 247 755 315 460 240
51.22283222 1040 810 247 990 315 460 240
51.22283243 1250 810 247 1145 315 460 240
51.22283264 1450 810 247 1375 315 460 240
51.22283285 1650 810 247 1575 315 460 240
51.22283306 835 810 350 990 335 480 250
51.22283327 1040 810 350 1245 335 480 250
51.22283348 1250 810 350 1505 335 480 250
51.22283369 1450 810 350 1735 335 480 250
51.22283380 1650 810 350 1990 335 480 250
51.22283401 1850 810 350 2240 335 480 250
51.22283532 835 900 410 1335 360 500 275
51.22283553 1040 900 410 1665 360 500 275
51.22283574 1250 900 410 1995 360 500 275
51.22283595 1450 900 410 2325 360 500 275
51.22283616 1650 900 410 2655 360 500 275
51.22283637 1850 900 410 2975 360 500 275
51.22283658 2050 900 410 3305 360 500 275
51.22283679 2250 900 410 3630 360 500 275
Blockmagnet
