Trommelmagnet

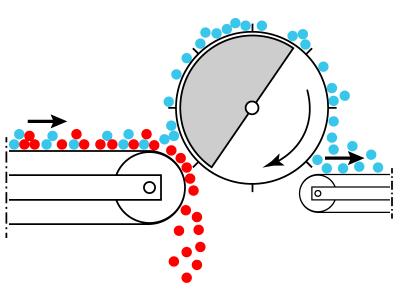

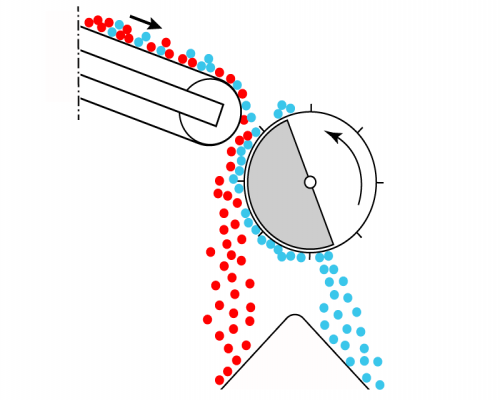

| Der Trommelmagnet wird zur Separierung von eisenhaltigen Verunreinigungen aus Schüttgütern eingesetzt. Der Materialfluss wird an dem Trommelmagneten vorbeigeführt. Die eisenhaltigen Verunreinigungen werden angezogen und durch den drehenden Außenmantel, der mit Führungsrippen versehen ist, mitgeführt, bis diese die magnetische Zone verlassen haben. Sie können dann entweder weitergeleitet oder in einem separaten Behälter aufgefangen werden. Das System besteht aus starken Keramik-Magneten, die entsprechend angeordnet sind, um ein starkes und tief wirkendes Magnetfeld zu erzeugen. Für Aufgabenstellungen, bei denen eine höhere Magnetkraft erforderlich ist, können die Magnettrommeln ( für die Durchmesser 215 und 315 mm ) mit einem System aus NdFeB-Magneten ausgerüstet werden. Die Trommel ist aus hochwertigem, verschleißbeständigem Stahl gefertigt und mit einem sich mitdrehenden sowie einem feststehenden Wellenzapfen versehen. Der rotierende Lagerzapfen wird angetrieben, während der feststehende Achszapfen der Positionierung des Magnetfeldes dient. Das Magnetfeld erstreckt sich über 180°. |
  |
Trommelmagnet
Magnetsystem: Hartferrit
| Artikel-Nr. | Trommel-Ø (mm) | Trommelbreite (mm) | Magnetfeldbreite (mm) | max. Kapazität (m³/h) | Gewicht (kg) |
|---|---|---|---|---|---|
| 56.22290451 | 215 | 500 | 400 | 5 | 85 |
| 56.22290462 | 215 | 600 | 500 | 6 | 95 |
| 56.22290473 | 215 | 750 | 650 | 8 | 120 |
| 56.22290484 | 215 | 900 | 800 | 10 | 135 |
| 56.22290495 | 215 | 1100 | 1000 | 12 | 165 |
| 56.22290506 | 315 | 500 | 400 | 12 | 100 |
| 56.22290517 | 315 | 600 | 500 | 15 | 115 |
| 56.22290528 | 315 | 750 | 650 | 20 | 140 |
| 56.22290539 | 315 | 900 | 800 | 25 | 160 |
| 56.22290540 | 315 | 1100 | 1000 | 30 | 190 |
| 56.22290551 | 400 | 500 | 400 | 20 | 160 |
| 56.22290562 | 400 | 600 | 500 | 25 | 180 |
| 56.22290573 | 400 | 750 | 650 | 30 | 210 |
| 56.22290584 | 400 | 900 | 800 | 40 | 240 |
| 56.22290595 | 400 | 1100 | 1000 | 50 | 280 |
Lagerböcke werden mitgeliefert
Magnetsystem: Neodym
| Artikel-Nr. | Trommel-Ø (mm) | Trommelbreite (mm) | Magnetfeldbreite (mm) | max. Kapazität (m³/h) | Gewicht (kg) |
|---|---|---|---|---|---|
| 56.62290451 | 215 | 500 | 400 | 5 | 85 |
| 56.62290462 | 215 | 600 | 500 | 6 | 95 |
| 56.62290473 | 215 | 750 | 650 | 8 | 120 |
| 56.62290484 | 215 | 900 | 800 | 10 | 135 |
| 56.62290495 | 215 | 1100 | 1000 | 12 | 165 |
| 56.62290506 | 315 | 500 | 400 | 12 | 100 |
| 56.62290517 | 315 | 600 | 500 | 15 | 115 |
| 56.62290528 | 315 | 750 | 650 | 20 | 140 |
| 56.62290539 | 315 | 900 | 800 | 25 | 160 |
| 56.62290540 | 315 | 1100 | 1000 | 30 | 190 |
Lagerböcke werden mitgeliefert
