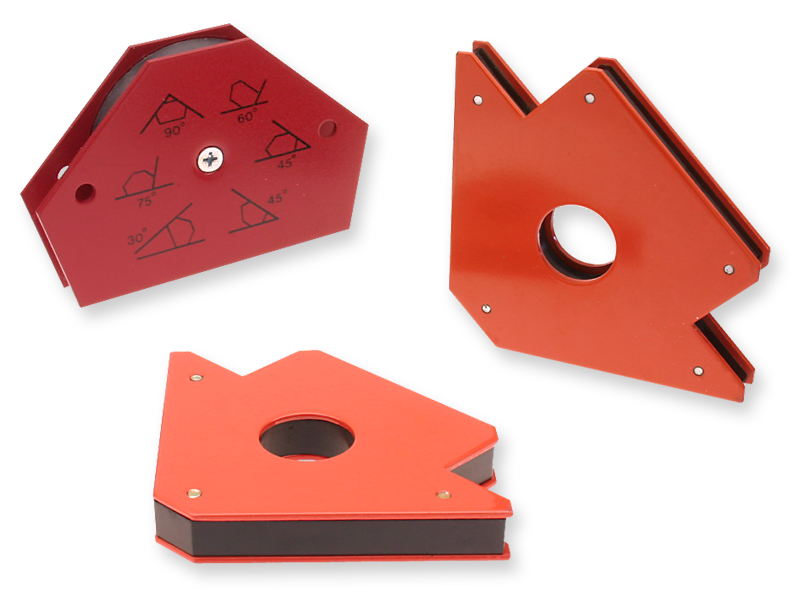

Schweißwinkel - Positioniermagnete

Die Permanent-Schweißwinkel erleichtern das Fixieren von zu verschweißenden Blechen, Platten, Flach- und Winkeleisen, Profilen, Rohren und Rundmaterial. Ebenso sind sie eine gute Hilfe bei Montagearbeiten. Die Winkel sind unempfindlich gegen Schweißtemperaturen beim Heften. Die Magnetfelder sind zueinander stromisoliert, d. h. es entseht kein „Ablenken“ des Lichtbogens beim Elektroschweißen. Es handelt sich hier um absolut geschirmte Magnetsysteme. Am Gehäuse des Systems können keine Schweißspritzer, Schweißperlen und kein Schleifstaub haften bleiben. Die Haftkräfte sind so bemessen, dass die zu verbindenen Teile gehalten werden, das Ausrichten und das Lösen aber leicht möglich ist. Das Entfernen erfolgt durch seitliches Abkippen des Winkels.



Die permanentmagnetischen Schweißwinkel werden in drei verschiedenen Ausführungen gefertigt:



  • Magnet-Schweißwinkel feststehend 90°
  • Magnet-Schweißwinkel verstellbar 45° - 270°
  • Magnet-Schweißwinkel schaltbar


Magnet-Schweißwinkel, feststehend 90°

für Flachmaterial - normale Haftkraft (Werkstücke mit blanker Oberfläche)

Artikel-Nr.Schenkellänge (mm)Schenkelbreite (mm)Haftkraft (kg)
70.10115105 115 / 105 38 30 / 30
70.10145145 145/145 45 50 / 50
70.10175175 175 / 175 48 65 / 65
70.10260175 260 / 175 48 90 / 90
70.10230230 230 / 230 60 70 / 70
70.10330240 330 / 240 60 100 / 100
70.10320320 320 / 320 60 100 / 100
70.10350350 350 / 350 60 160 / 180
70.10450450 450 / 450 60 200 / 220

gemessene Haftkraft:
senkrechter Zug auf blankem Material St 37 k, Stärke 25 mm, Fläche gereinigt



für Flachmaterial - verstärkte Haftkraft (Werkstücke mit verzunderter Oberfläche)

Artikel-Nr.Schenkellänge (mm)Schenkelbreite (mm)Haftkraft (kg)
70.20115105 115 / 105 38 40 / 40
70.20145145 145 / 145 45 70 / 70
70.20175175 175 / 175 48 90 / 90
70.20260175 260 / 175 48 90 / 130
70.20230230 230 / 230 60 100 / 100
70.20330240 330 / 240 60 100 / 150
70.20320320 320 / 320 60 150 / 150

gemessene Haftkraft:
senkrechter Zug auf blankem Material St 37 k, Stärke 25 mm, Fläche gereinigt



für Rund- und Flachmaterial
mit prismenförmigen Polschuhen

Artikel-Nr.Schenkellänge (mm)Schenkelbreite (mm)Haftkraft (kg)
70.30120110 120 / 110 38 25 / 25
70.30150150 150 / 150 45 30 / 30
70.30180180 180 / 180 48 40 / 40
70.30265180 265 / 180 48 40 / 60
70.30235235 235 / 235 60 65 / 65

gemessene Haftkraft:
senkrechter Zug auf blankem Material St 37 k, Stärke 25 mm, Fläche gereinigt



Schenkel einzeln schaltbar
für Rund- und Flachmaterial
mit prismenförmigen Polschuhen

Artikel-Nr.Schenkellänge (mm)Schenkelbreite (mm)Haftkraft (kg)
70.40150150 150 / 150 45 40 / 40
70.40180180 180 / 180 45 50 / 50

gemessene Haftkraft:
senkrechter Zug auf blankem Material St 37 k, Stärke 25 mm, Fläche gereinigt

Schweißwinkel-feststehend

Magnet-Schweißwinkel, verstellbar 45° - 270°

für Flachmaterial - normale Haftkraft (Werkstücke mit blanker Oberfläche)

Artikel-Nr.Schenkellänge (mm)Schenkelbreite (mm)Haftkraft (kg)
70.11130130 130 / 130 38 30 / 30
70.11180180 180 / 180 45 65 / 65
70.11260180 260 / 180 45 90 / 90

gemessene Haftkraft:
senkrechter Zug auf blankem Material St 37 k, Stärke 25 mm, Fläche gereinigt



für Flachmaterial - verstärkte Haftkraft (Werkstücke mit verzunderter Oberfläche)

Artikel-Nr.Schenkellänge (mm)Schenkelbreite (mm)Haftkraft (kg)
70.21130130 130 / 130 38 40 / 40
70.21180180 180 / 180 45 90 / 90
70.21260180 260 / 180 45 90 / 130

gemessene Haftkraft:
senkrechter Zug auf blankem Material St 37 k, Stärke 25 mm, Fläche gereinigt



für Rund- und Flachmaterial
mit prismenförmigen Polschuhen

Artikel-Nr.Schenkellänge (mm)Schenkelbreite (mm)Haftkraft (kg)
70.31130130 130 / 130 38 25 / 25
70.31180180 180 / 180 45 40 / 40
70.31260180 260 / 180 45 40 / 60

gemessene Haftkraft:
senkrechter Zug auf blankem Material St 37 k, Stärke 25 mm, Fläche gereinigt



Schenkel einzeln schaltbar
für Rund- und Flachmaterial
mit prismenförmigen Polschuhen

Artikel-Nr.Schenkellänge (mm)Schenkelbreite (mm)Haftkraft (kg)
70.41180180 180 / 180 45 50 / 50

gemessene Haftkraft:
senkrechter Zug auf blankem Material St 37 k, Stärke 25 mm, Fläche gereinigt

Schweißwinkel-verstellbar

Mehrfach-Winkel-Magnet, mit festen Winkeln

Mit festen Winkeln, geeignet für flache und runde Werkstücke zum Halten und Positionieren bei Montage und Schweißarbeiten.

Artikel-Nr.Länge (mm)Breite (mm)Dicke (mm)
81.24096064 96 64 15
81.24120082 120 82 15
81.24160100 160 100 20
Schweißwinkel-Mehrfach-Winkelmagnet Schweißwinkel-Mehrfach-Winkelmagnet-Funktion

verstellbarer Magnet-Positionierer, Einsatztemperatur 450°C

aus AlNiCo500 mit zwei durch ein Gelenk verbundenen Magnetblöcken, die in jedem beliebigen Winkel fixierbar sind, zum Halten und Positionieren bei Montage- und Schweißarbeiten.

max. Einsatztemperatur 450°C

    Abmessung pro Magnetblock
Artikel-Nr.Gesamtlänge
(mm)
Länge
(mm)

Breite
(mm)

Höhe
(mm)
Haftkraft
(N)
81.35125025 125 60 25  25  150
81.35190040 190 90 40  40  250
Schweißwinkel-vertstellbarer-Magnetpositionierer

Knopfmagnet, Einsatztemperatur 450°C

Knopfmagnet aus AlNiCo500 mit Befestigungsbohrung zum Halten und Positionieren max. Einsatztemperatur 450°C.

         Schlitzmaße
Artikel-Nr.

Durchmesser
(mm)

Höhe
(mm)

Befestigungs-bohrung
(mm)
Breite
(mm)
Höhe
(mm)
Haftkraft (N)
82.35012009 12,7 9,5 4,4  4,8  7
82.35019012 19,1 12,7 4,8  5,6  6,4  19
82.35025015 25,4 15,9 4,8  5,6  7,9  34
82.35031025 31,8 25,4 7,1 7,9 12,7 48
Knopfmagnet-Aluminium-Nickel-Kobalt (AlNiCo)

Topfmagnet, mit Abdruckschraube

Topfmagnet aus AlNiCo500. Mit Knebelschraube wird ein Abdrücken des Magneten vom Werkstück erleichtert. Der Magnet kann zum Heben, Halten und Positionieren eingesetzt werden.

max. Einsatztemperatur 450°C

Artikel-Nr.Durchmesser
(mm)
Höhe des Magnetkörpers
(mm)
Abdruckschraube
(Gewinde)
Haftkraft
(N)
83.35045045 45 45 M8  200
83.35055049 55 49 M8  400
83.35070064 70 64 M8  880
83.35100075 100 75 M12 1700
Topfmagnet-Aluminium-Nickel-Kobalt (AlNiCo)-mit-Schraube

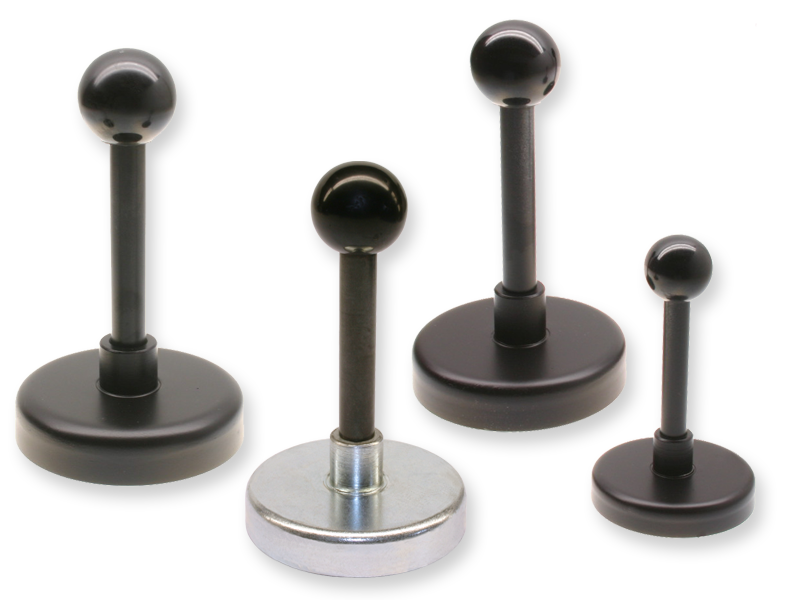

Flachgreifer mit Griff, Einsatztemperatur 200°C

Magnetsystem mit Hartferritkern und einer Griffstange mit Kugelkopf. Das System kann zum Heben, Halten und Positionieren eingesetzt werden.

Artikel-Nr.Durchmesser
(mm)
Höhe des Magnetkörpers (mm)

Gesamthöhe
(mm)

Haftkr.(N)
84.24050010 50 10 90  220
84.24063014 63 14 115  350
84.24080018 80 18 135  600
84.24100022 100 22 175 900
84.24125026  125 26 215 1300
Hartferrit-Magnetsystem (HF)-mit-Griff
